VIDEO 0802/04/08视频矩阵
产品描述:

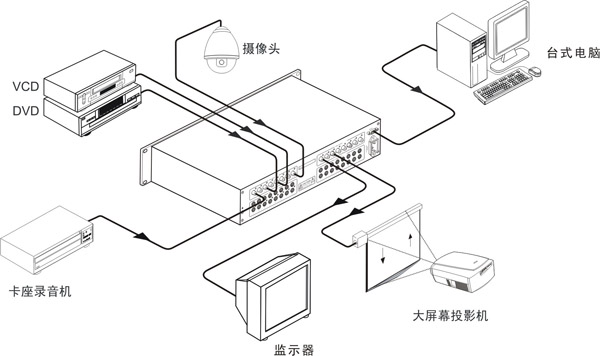

VIDEO矩阵可将各路视频输入信号同步或异步切换到视频输出通道中的任一通道上。其支持按键快速切换操作。具备RS232通讯接口，可以方便连接应用。采用国际标准机箱设计，可安装于任何19英寸的机柜上。
- 输入输出接口为RCA接口。
- 支持快速切换操作。
- 支持视频信号类型有：复合视频（信号）。
- 100MHz(-3dB)，满载的高带宽。
- 具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
- 具有红外遥控功能和RS232通讯功能。
- 可机架安装的2U金属机箱。
- 采用可编程逻辑陈列电路，任意交互切换。
- 信号长距离传输失真补偿技术。
- 内置国际通用电源。
| 带 宽 |
100MHz (-3dB),满载，0 - 10MHz @ ±0.1dB，0 - 30Mhz @ ±0.5dB |
| 多通道对一通道串扰和 |
-50dB @5 MHz， -45dB @100 MHz |
|
微分增益误差 |
0.1%, 3.58-4.43MHz |
| 微分相位误差 |
0.1度, 3.58-4.43MHz |
| 信号制式 |
NTSC3.58，NTSC4.43，PAL，SECAM |
| 信号类型 |
RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）成分视频，S-video， 复合视频（信号） |
| 最小/最大电平 |
模拟信号：0.5V ~ 2.0V p-p |
| 最小/最大电平 |
模拟信号：0.5V ~ 2.0V p-p |
| 串行控制接口 |
RS-232, 9-针母 D型 接口 |
| 波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
| 串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
| 电 源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
| 机箱尺寸 |
485(L)X266(W)X90(H) mm |
|
|
|
| |
